CARACTÉRISTIQUES DU TRACKER-SOLEIL

fabrique berry
fabrique france

Caractéristiques techniques

Caractéristiques techniques du TRACKER

Caractéristiques techniques électriques conseillées

Dimensions du socle : larg. 1060mm x prof. 1000mm x haut.400mm
Hauteur totale avec le panneau (portrait) : 1780mm
Dimensions d'un panneau photovoltaïque : 1650mm x 1000mm
Dimensions de 2 panneaux photovoltaïques : 1650mm x 2000mm
Angle de rotation horizontal : 140°
Angle de rotation vertical manuel : 80°
Rotation : 10° toutes les 45mn
Matériels conseillés

Panneaux photovoltaïques Puissance crète >350Wc  24v
Batteries 12V 100Ah étanche au plomb, gel, spécial solaire
Nb de batterie : 6 (24v) 4 (48v)
Puissance de stockage : 7.2kW ou 5.6kW
Puissance disponible : 3KW
Courant de charge crête 2 panneaux 20A (24v) 10A(48v)
Tension de sortie vers l'onduleur 24V ou 48V
Régulateur 10A ou 20A PWM ou MPPT
Onduleur conseillé 3000W pure sinus ou quasi sinus (suivant les applications)
type Victron multiplus II ou Inverter 3000w
RÉGLAGE À DISPOSITION DE L'UTILISATEUR

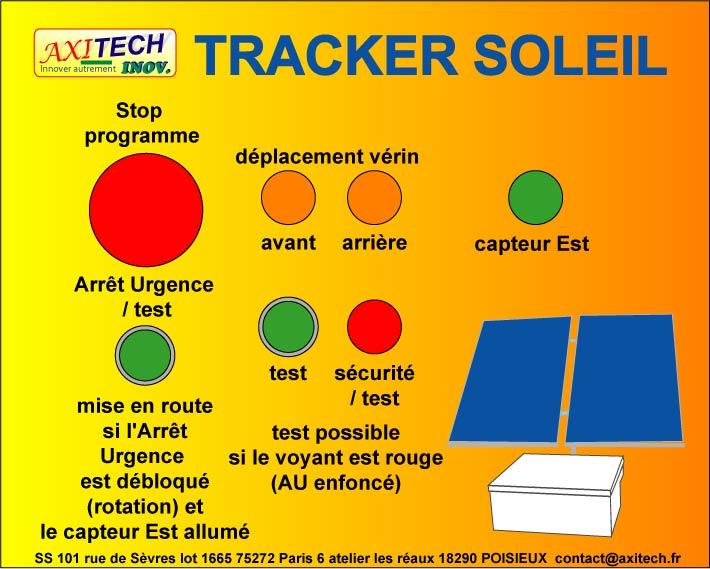

réglage tracker soleil

DÉTAILS DES RÉGLAGES

Derrière le bac blanc en résine :
  • Interrupteur Marche/arrêt (poussoir bistable)

Sur le coté du bac se trouve le panneau ci dessus avec  :
  • Le bouton Arrêt d'urgence qui assure la mise sous tension de l'automate ou l'arrêt total du programme en cas de dysfonctionnement grave.
  • L'interrupteur Test : permet de faire la phase de test, par la rotation du panneau d'Est en Ouest avec arrêt à la position plein Sud durant 4 secondes puis à la position Ouest durant 4 secondes et retour à la position de départ au point Est. Le test est possible si le voyant rouge est allumé.
  • Deux voyants oranges indiquent la mise en route du vérin
  • Un voyant vert indique que le panneau est en bonne position initiale à l'Est
  • Le bouton de mise en route permet de lancer le programme et se traduit par un accoup des panneaux (mise en route du verin durant 1 seconde). Ce bouton sert que si l'automate à été arrêté par l'interrupteur Marche/Arrêt
  • Deux boutons sur l'automate permettent de faire tourner le panneau manuellement pour le mettre en production. Si on lance la rotation jusqu'au bout, il reviendra automatiquement à la position de départ. Ces boutons permettent de mettre les panneaux au sud en fixe en cas de panne de l'automate pour avoir une production durant la journée.(mode dégradé).

Les consommations énergétiques domestiques

Dans une maison équipée de lampes led, télévision, ordinateur, chargeur, box .. représente une consommation de 300W durant 3h / jour
  • Cuisine four à micro-onde : 1000W durant 10mn
  • Frigo et congélateur : 500W durant 10mn / heure
  • Chauffage au fioul : 300w durant 20mn / heure

La consommation total par jour est :
  • 300W x 3h = 900W
  • 1000W x10mn /60mn = 166W
  • 500W x (10mn /60) x 24 = 2000W
  • 300W x (20mn /60) x 24 = 1200W
Total consommation journalière = 900+166+2000+1200= 4266W
Consommation horaire moyenne 4266W/24h = 177.75W

L'autonomie théorique avec un TRACKER SOLEIL est 2500Wh /177.75W durant 14h avec une montée en puissance à 1000W pour le micro-onde
sous réserve de recharge par grand soleil la journée

LE CHOIX DES ÉQUIPEMENTS ET INSTALLATION

Notre coeur de métier est de concevoir, fabriquer et vendre ces supports comprenant le caisson, le dispositif mécanique de rotation par vérin et l'automate de commande.

Les équipements complémentaires : les panneaux photovoltaïques, le régulateur, les batteries et l'onduleur sont laissés au choix du client. Celui-ci peut s'approvisionner chez nous ou chez d'autres fournisseurs.

    CONCEPTS ET CHARTE

    Tous les matériels que nous concevont sont étudiés suivant les principes ci-dessous:
    • Simplicité : le fonctionnement est pris totalement en charge par l'automatisme de façon que l'utilisateur n'est accès qu'à des fonctions simples à réaliser.
    • Montage facile : le montage est à la portée d'un bricoleur moyen. Peu d'outil sont nécessaires.

    • Niveau de panne extrémement faible permettant une garantie de 2ans et une maintenance allégée. Seules les dégradations par la météo (grêle tornade) par accident ou vandalisme et usure (batteries) ne sont pas garanties
    • En cas de panne : nous apportons des solutions de mode dégradée les moins contraignantes possibles tout en assurant le service demandé.
    • Pas d'obsolescence programmée, nos matériels sont conçus pour durée de nombreuses années.

    • Une fabrication 100% française dans nos ateliers et chez nos partenaires de la région Centre Val de Loire
    • Matériaux recyclables et démontables facilement.

    LES AVANTAGES DU TRACKER-SOLEIL

    Toutes les fonctions de production électrique en un seul bloc:
    • le générateur solaire.
    • l'optimisation de production par rotation (+30% par rapport à un panneau fixe).
    • le stockage de l'énergie dans des batteries.
    La simplicité de montage :
    • Système monobloc posé sur un sol dur (poids 100kg à150kg)
    • Ne dépasse pas 1.78m de haut
    • Possibilité de déplacement facilement.
    • Pas de demande d'autorisation en mairie ou de déclaration
    • Pas de gros oeuvre préalable
    • Pas de dalle ou massif en béton
    • Connectez la prise de sortie de puissance à votre onduleur directement (24v ou 48v)
    La sécurité du produit :
    • Pas de risque d'incendie : nettoyage facile à hauteur d'homme des panneaux
    • Prise au vent minimum : mise à l'horizontal des panneaux en cas de tempête
    Pas de contrainte d'achat :
    Vous êtes libre d'acheter le tracker et de trouver les autres éléments chez d'autres fournisseurs.

    Notre argumentaire :
    Posez, orientez, assemblez, allumez, connectez, consommez !
