TRACKER SOLEIL
TRACKER-SOLEIL 2 panneaux soit 700Wc à 800Wc

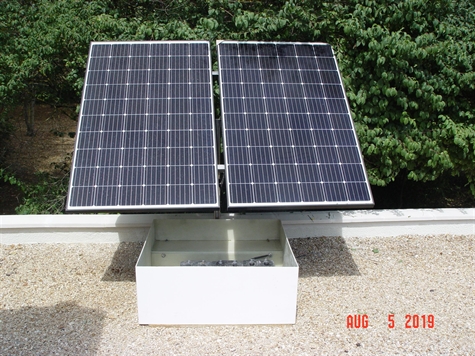

Le TRACKER-SOLEIL est un générateur solaire compacte et autonome.
Il comprend un ou deux panneaux photovoltaïques. Ceux-ci sont fixés sur un cadre mobile. Un support asservi en rotation suivant l'axe horizontal. Cela permet de suivre le déplacement du soleil dans le ciel durant la journée de façon que le panneau soit toujours dans l'axe de réception maximum des rayons énergétiques. L'augmentation du rendement par rapport à un panneau fixe est de plus de 30%. Ce module de rotation est fixé sur un caisson en composite étanche contenant jusqu'à 4 à 8 batteries de stockage.
Il comprend un ou deux panneaux photovoltaïques. Ceux-ci sont fixés sur un cadre mobile. Un support asservi en rotation suivant l'axe horizontal. Cela permet de suivre le déplacement du soleil dans le ciel durant la journée de façon que le panneau soit toujours dans l'axe de réception maximum des rayons énergétiques. L'augmentation du rendement par rapport à un panneau fixe est de plus de 30%. Ce module de rotation est fixé sur un caisson en composite étanche contenant jusqu'à 4 à 8 batteries de stockage.
-WE93409756d4-SmartPhone-3.jpg)
Panneaux photovoltaïques
Le TRACK-SOLEIL peut recevoir 1 à 2 panneaux photovoltaïques de 1.65m x 1m. Dans le cas d'un seul panneau, celui-ci peut être monté en mode paysage ce qui diminue l'impact visuel.
La puissance crête des panneaux est de 350Wc à 400Wc ou plus compte tenu de l'amélioration des technologies. Dans le cas de deux panneaux la puissance est de 700Wc à 800Wc.
La puissance crête des panneaux est de 350Wc à 400Wc ou plus compte tenu de l'amélioration des technologies. Dans le cas de deux panneaux la puissance est de 700Wc à 800Wc.
LES AVANTAGES DU TRACKER-SOLEIL
Toutes les fonctions de production électrique en un seul bloc:
Vous êtes libre d'acheter le tracker et de trouver les autres éléments chez d'autres fournisseurs.
Notre argumentaire :
Posez, orientez, assemblez, allumez, connectez, consommez !
- le générateur solaire.
- l'optimisation de production par rotation (+30% par rapport à un panneau fixe).
- le stockage de l'énergie dans des batteries.
- basculement automatique sur le réseau EDF lorsque les batteries sont vides.
- continuité du service énergétique avec un arrêt de 1 à 2 secondes durant le basculement.
- Système monobloc posé sur un sol dur (poids 100kg à150kg)
- Ne dépasse pas 1.78m de haut
- Possibilité de déplacement facilement.
- Pas de demande d'autorisation en mairie ou de déclaration
- Pas de gros oeuvre préalable
- Pas de dalle ou massif en béton
- Connectez la sortie de puissance à votre onduleur directement (24v ou 48v)
- Pas de risque d'incendie : nettoyage facile à hauteur d'homme des panneaux
- Prise au vent minimum : mise à l'horizontal des panneaux en cas de tempête
Vous êtes libre d'acheter le tracker et de trouver les autres éléments chez d'autres fournisseurs.
Notre argumentaire :
Posez, orientez, assemblez, allumez, connectez, consommez !
LES LIMITES DU SOLAIRE
La différence entre l'ensoleillement d'été et l'ensolleillement d'hiver est énorme :
Si durant l'été vous serez autonome pendant 3 à 6 mois, en hiver la chute de productivité est importante. La production hivernale tombe à 10% de la production crête d'été soit 70Wc pour 700Wc durant les jours ensoleillés d'hiver. Pendant les jours pluvieux ou très nuageux, la production tombe à 0Wc.
Cette baisse d'efficacité est due en partie à la présence de brume en haute altitude durant la période hivernale qui absorbe le rayonnement solaire et le faible rayonnement durant l'hiver.
En été, la production est limitée :
A cause de la température du panneau, le rendement des cellules diminuent. Cette température peut monter à plus de 50°. On peut y remédier en installant un tuyau micro percé en haut des panneaux pour faire couler un film d'eau sur toute la surface de la vitre par une pompe et une réserve d'eau autonome. Le bac peut recevoir le dispositif réservoir et pompe (non inclu) dans les options).
La présence poussières et saletés sur la vitre les panneaux :
Elle limite la productivité. Pour cela, un nettoyage périodique est nécessaire à l'eau et l'éponge. Nos trackers sont conçus pour une intervention au sol sans échelle.
L'oeil est un très mauvais capteur :
Pour apprécier la puissance lumineuse ambiante l'oeil corrige automatiquement par la pupille. Celle-ci s'agrandit ou diminue pour avoir une quantité optimum de lumière sur la rétine.
Si durant l'été vous serez autonome pendant 3 à 6 mois, en hiver la chute de productivité est importante. La production hivernale tombe à 10% de la production crête d'été soit 70Wc pour 700Wc durant les jours ensoleillés d'hiver. Pendant les jours pluvieux ou très nuageux, la production tombe à 0Wc.
Cette baisse d'efficacité est due en partie à la présence de brume en haute altitude durant la période hivernale qui absorbe le rayonnement solaire et le faible rayonnement durant l'hiver.
En été, la production est limitée :
A cause de la température du panneau, le rendement des cellules diminuent. Cette température peut monter à plus de 50°. On peut y remédier en installant un tuyau micro percé en haut des panneaux pour faire couler un film d'eau sur toute la surface de la vitre par une pompe et une réserve d'eau autonome. Le bac peut recevoir le dispositif réservoir et pompe (non inclu) dans les options).
La présence poussières et saletés sur la vitre les panneaux :
Elle limite la productivité. Pour cela, un nettoyage périodique est nécessaire à l'eau et l'éponge. Nos trackers sont conçus pour une intervention au sol sans échelle.
L'oeil est un très mauvais capteur :
Pour apprécier la puissance lumineuse ambiante l'oeil corrige automatiquement par la pupille. Celle-ci s'agrandit ou diminue pour avoir une quantité optimum de lumière sur la rétine.
LES LIMITES DES INSTALLATIONS SOLAIRES
Une installation solaire ne permet pas une continuité électrique totale à moins de surdimensionner le nombre de panneaux photovoltaïques ce qui coute cher. On se trouve avec une production en été totalement exédentaire et une production limite basse insuffisante en hiver.
Une production nulle sous un temps très nuageux :
Les jours ou semaines d'hiver où le temps est très nuageux, la production est égale à zéro. Elle ne permet même pas la recharge des batteries, alors que votre consommation est plus importante par manque de luminosité. C'est un peu l'arnaque des vendeurs de ces solutions qui promettent l'autonomie même en hiver.
L'objectif à se fixer :
La mission à se donner est d'être autonome en énergie pour 20% puis 30% voir 50% ce qui fait 2 mois 4 mois voir 6 mois de totale autonomie complète par ajout de matériels compatibles.
Solution pour augmenter l'autonomie
On peut augmenter l'autonomie en ajoutant une série de batteries près de l'onduleur. Celle-ci se charge durant les périodes ensoleillées quand les batteries dans le bac sont pleine. Elles ne peuvent etre mis en circuit que manuellement
Un commutateur permet de passer sur ces batteries en cas de besoin durant une période nuageuse. Les batteries dans le bac sont alors déconnectées. Cette option et en cours d'étude pour être opérationelle en 2024
Une production nulle sous un temps très nuageux :
Les jours ou semaines d'hiver où le temps est très nuageux, la production est égale à zéro. Elle ne permet même pas la recharge des batteries, alors que votre consommation est plus importante par manque de luminosité. C'est un peu l'arnaque des vendeurs de ces solutions qui promettent l'autonomie même en hiver.
L'objectif à se fixer :
La mission à se donner est d'être autonome en énergie pour 20% puis 30% voir 50% ce qui fait 2 mois 4 mois voir 6 mois de totale autonomie complète par ajout de matériels compatibles.
Solution pour augmenter l'autonomie
On peut augmenter l'autonomie en ajoutant une série de batteries près de l'onduleur. Celle-ci se charge durant les périodes ensoleillées quand les batteries dans le bac sont pleine. Elles ne peuvent etre mis en circuit que manuellement
Un commutateur permet de passer sur ces batteries en cas de besoin durant une période nuageuse. Les batteries dans le bac sont alors déconnectées. Cette option et en cours d'étude pour être opérationelle en 2024
INSTALLATION D'UN TRACKER SOLEIL
Une installation solaire pour tendre vers l'autonomie se compose de panneaux solaires, d'un onduleur , d'un boîtier électrique de connection au réseau EDF.
L'onduleur doit avoir une puissance permettant de répondre au besoin d'énergie courante, hors chauffage.
En général un onduleur de 3000W suffit largement
L'onduleur génère le 220v à partir de l'énergie des batteries. Dès que celles-ci sont vides, L'onduleur bascule automatiquement en mode réseaux EDF pour assurer la continuité de l'alimentation électrique.
Le boîtier électrique de basculement assure la protection de l'installation par des disjoncteurs adaptées. Il est aussi muni d'un dispositif manuel permettant à l'utilisateur de basculer sur le réseau EDF en cas de panne de l'onduleur ou d'une consommation exceptionnelle durant un temps limité.
Les tracker-soleil ont une puissance crète de 700Wc à 800Wc. Il est possible d'ajouter des tracker-soleil pour augmenter la quantité d'énergie récupérée.
Un onduleur de 3000w peut recevoir l'énergie de 5 trackers iinstallés au fur et à mesure des besoins ou des possibilités d'achat.
L'onduleur doit avoir une puissance permettant de répondre au besoin d'énergie courante, hors chauffage.
En général un onduleur de 3000W suffit largement
L'onduleur génère le 220v à partir de l'énergie des batteries. Dès que celles-ci sont vides, L'onduleur bascule automatiquement en mode réseaux EDF pour assurer la continuité de l'alimentation électrique.
Le boîtier électrique de basculement assure la protection de l'installation par des disjoncteurs adaptées. Il est aussi muni d'un dispositif manuel permettant à l'utilisateur de basculer sur le réseau EDF en cas de panne de l'onduleur ou d'une consommation exceptionnelle durant un temps limité.
Les tracker-soleil ont une puissance crète de 700Wc à 800Wc. Il est possible d'ajouter des tracker-soleil pour augmenter la quantité d'énergie récupérée.
Un onduleur de 3000w peut recevoir l'énergie de 5 trackers iinstallés au fur et à mesure des besoins ou des possibilités d'achat.
Le TRACKER-SOLEIL se met en place très facilement en posant le caisson directement sur un sol dur en béton ou cailloux compactés ou sol stable dans le temps. Le caisson sera orienté vers le Sud Les batteries sont ensuite installées et connectées par leur bornes respectives. Le montage des six batteries se fait en série parallèle pour obtenir 24Volt ou pour obtenir 48v de tension de sortie. Le cadre est ensuite monté dans son tube de rotation puis fixé. Les panneaux sont ensuite posés et boulonnés sur le cadre mobile. Le piquet de terre est enfoncé dans un sol meuble et humide, puis relié par un fil électrique jaune/vert à la borne - et au chassis. Les différents câbles sont connectés, l'automate est mis en route. Après une phase de test et de mouvements du panneau, celui-ci se cale sur la position de départ (Est). Le câble de puissance est branché sur l'onduleur puid branché sur les connecteurs de puissance. Le capot en composite de protection des batteries est mis en place L'installation est terminé.
Cette installation est tellement simple que deux personnes peuvent installer et mettre en fonctionnement en moins d'une heure un TRACKER-SOLEIL en suivant la notice jointe.
Cette installation est tellement simple que deux personnes peuvent installer et mettre en fonctionnement en moins d'une heure un TRACKER-SOLEIL en suivant la notice jointe.
Fonctionnement
Le fonctionnement du panneau se fait par intermitence. Le vérin est sollicité toutes les heures pour tourner d'un angle constant. La durée de fonctionnement est de quelques secondes, puis en fin de journée le panneau tourne et revient à sa position de départ pour le lendemain. Cela garantit une consommation électrique minimum, une sollicitation minimum du vérin assurant une grande longévité. La consommation de l'automate est de quelques miliwatt. cellui-ci est alimenté par les batteries en 24v
Fonctionnement sur les axes horizontal et vertical
Il a été décidé de rendre mobile et automatique que l'axe horizontal au moyen d'un vérin commandé par un automate.
l'axe vertical est géré manuellement 2 à 4 fois dans l'année, grâce à une barre à plusieurs crans qui permet d'orienter suivant différents angles le(s) panneau(x).
les modifications se font un mois après les équinoxes vers le 15 avril et le 15 octobre.
L'incidence sur le rendement est relativement faible et de l'ordre de +/- 5% par désalignement avec l'incidence des rayons solaires entre les deux positions.
Cette barre permet aussi de mettre le(s) panneau(x) à horizontal en cas de tempête afin de minimiser la prise au vent
l'axe vertical est géré manuellement 2 à 4 fois dans l'année, grâce à une barre à plusieurs crans qui permet d'orienter suivant différents angles le(s) panneau(x).
les modifications se font un mois après les équinoxes vers le 15 avril et le 15 octobre.
L'incidence sur le rendement est relativement faible et de l'ordre de +/- 5% par désalignement avec l'incidence des rayons solaires entre les deux positions.
Cette barre permet aussi de mettre le(s) panneau(x) à horizontal en cas de tempête afin de minimiser la prise au vent
.JPG)
STOCKAGE DE L'ÉNERGIE
- Les panneaux sont reliés à un régulateur qui optimise la charge des batteries et les besoins immédiats en énergie.
- Le coffre est prévu pour six batteries de 12v 70Ah ce qui représente une énergie stockée de 5kWh soit une quantité énergétique utilisable d'environ 3kWh en 24v.
- Possibilité de mettre 4 batteries de 100Ah type plombs à plaques épaisses pour panneau solaire qui permettent une énergie stockée de 4.8kWh soit une quantité utilisable de 3kWh en 48v. Ce montage est préférentiel.
LES BESOINS D'ÉNERGIE
Les besoins en énergie d'une maison sont de l'ordre de 100Wh à 200Wh en moyenne hors chauffage électrique. La puissance journalière nécessaire est de 2400W à 4800W par jour.
Les récepteurs se composent de consommateurs :
Le générateur doit pouvoir avoir une réserve d'énergie importante permettant aussi des accès à des puissances importantes durant des temps courts.
Les récepteurs se composent de consommateurs :
- De très faibles d'énergie durant plusieurs heures par jour : télévision , chargeur, lampe led, box, ordinateur, alarme.
- Des consommateurs périodiques : frigo, congélateur, chauffage au fioul ou gaz qui se mettent en route quelques minutes dizaines de minutes toutes les heures. En moyenne la consommation est faible mais les moteurs (pompe ou compresseur ) on besoin de puissance au démarage durant 0.5seconde
- Des gros consommateurs ponctuels : micro-onde (1000w durant moins de cinq minutes), machine à laver, bouilloire, aspirateur, grille-pain.
- ballon eau chaude.(à déconnecter du solaire en hiver et à brancher sur le réseau EDF).
Le générateur doit pouvoir avoir une réserve d'énergie importante permettant aussi des accès à des puissances importantes durant des temps courts.
LES BATTERIES
Les batteries conseillées sont des batteries gel ou au plomb étanches de 12V 100Ah prévues pour les installations solaires. Il est possible de mettre des batterie Lithuium-Ion bien plus cher et difficilement recyclable.
Suivant la tension de sortie :
Suivant la tension de sortie :
- 24v → 3 ensembles en parallèle de 2 batteries de 12v en série
- 48V → 1 ensemble de 4 batteries 100Ah de 12v en série ou 2 séries de 4 batteries de 12v 70Ah.
- ou installer les batteries hors du bac et proche de l'onduleur. le bac sera alors lester avec des sacs de sable (100kg)
CONNEXION À L'ONDULEUR
Les câbles de sortie de puissance sont branchés directement sur les bornes des batteries soit 24v soit 48v. Un fusible de 135A est placé avant la sortie +. Les câbles auront une longueur de moins de 20M et de section minimum de 16mm². Ils seront reliés à un onduleur de 3000W, au plus près de l'installation électrique réseau. L'onduleur de 3000W permet de brancher jusqu'à 5 trackers sur le même onduleur et d'avoir une large autonomie électrique. Soit 3500Wc de solaire
MISE EN PARALLÈLE DE PLUSIEURS TRACKERS
Il est possible de mettre plusieurs TRACKER-SOLEIL en ligne sur un même site, de façon à augmenter la puissance collectée. Les sorties électriques sont reliés au même onduleur ou à d'autres onduleurs. Étant réglé sur la même horloge, la rotation se fait en même temps. L'installation peut être complétée au fur et à mesure.
LE CHOIX DES ÉQUIPEMENTS ET INSTALLATION
Notre coeur de métier est de concevoir, fabriquer et vendre ces supports comprenant le caisson, le dispositif mécanique de rotation par vérin et l'automate de commande.
Les équipements complémentaires : les panneaux photovoltaïques, le régulateur, les batteries et l'onduleur sont laissés au choix du client. Vous pouvez vous approvisionner chez nous ou chez d'autres fournisseurs.
CONCEPTS ET CHARTE
Tous les matériels que nous concevont sont étudiés suivant les principes ci-dessous:
- Simplicité : le fonctionnement est pris totalement en charge par l'automatisme de façon que l'utilisateur n'est accès qu'à des fonctions simples à réaliser.
- Montage facile : le montage est à la portée d'un bricoleur moyen. Peu d'outil sont nécessaires.
- Niveau de panne extrémement faible permettant une garantie de 2ans et une maintenance allégée. Seules les dégradations par la météo (grêle, tornade) par accident ou vandalisme et usure (batteries) ne sont pas garanties
- En cas de panne : nous apportons des solutions de mode dégradée les moins contraignantes possibles tout en assurant le service demandé.
- Pas d'obsolescence programmée, nos matériels sont conçus pour durée de nombreuses années.
- Une fabrication 100% française dans nos ateliers et chez nos partenaires de la région Centre Val de Loire
- Matériaux recyclables et démontables facilement.
LES CLIENTS
Les personnes intéressées par ces matériels sont nombreuses. Elles se répartissent en différentes catégories suivant leur motivation :
- Les autoconsommateurs qui souhaitent dépendre de moins en moins des prestataires électriques, et veulent produire et consommer leur énergie et sont propriétaire d'un terrain nu bien exposé.
- Les personnes Electro-sensibles qui souhaitent être alimentées en basse tension continu 24v ou 48v ou avec un réseau 220v non raccordé à EDF. Le courant alternatif 220v 50hz d'EDF est.pollué par le CPL et des parasites industriels.
- Les maisons en sites sensibles, souvent coupées en énergie durant les périodes de tempête.
- Les maisons mal orientées, de caractère ou occultées par des arbres ne permettant pas l'installation de panneaux sur la toiture.
- Les installations non raccordées au réseau de distribution ayant besoin d'une consommation permanente ou ponctuelle.
- Les installations sensibles pouvant être perturbées par des champs électriques parasites véhiculés par le réseau.
- Les installations temporaires placées loin des sources d'alimentation électrique
